MQ/MQR200 - MH/MHR200

Panel mounting industrial monitors

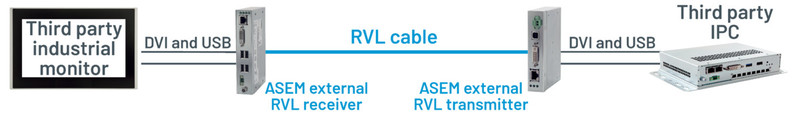

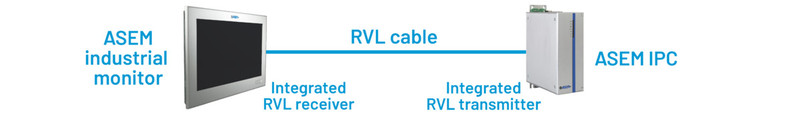

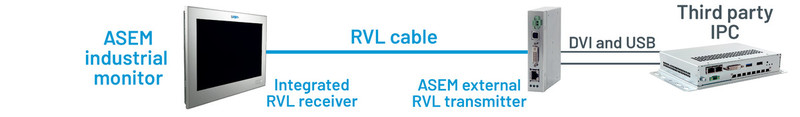

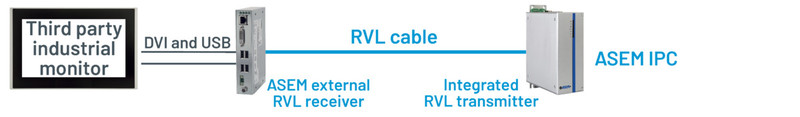

  • Remote Video Link
  • Cut-Out
  • Cut-Out

Die MQ/MQR200-Panel-Monitor-Familie ist mit neuen minimierten Rahmenfronten erhältlich, mit 16-Millionen-Farben-TFT-LED-Backlight-LCDs von 12,1" bis 24", im Wide-Format, mit Aluminium-Fronten mit resistivem 5-Wellen-Touchscreen oder Aluminium und TrueFlat-Multitouch-Glas mit rückprojiziertem kapazitivem Touchscreen.


Alternativ sind MH/ MHR200-Varianten mit 12,1" bis 24" 16-Millionen-Farben-TFT-LED-Backlight-LCDs in den Formaten 4:3, 5:4 und Wide, mit Aluminium- und Aluminium-TrueFlat-Frontplatten mit resistivem 5-fach-Touchscreen und USB-2.0-Anschluss erhältlich.

Die Monitore MH/MHR200 und MQ/MQR200 verfügen über eine isolierte 24 VDC- oder optionale 110/230 VAC-Stromversorgung.

Die MH200- und MQ200-Versionen verfügen über Display Port- und DVI-D-Videoeingänge, während die MHR200- und MQR200-Versionen mit DVI-D- und USB 2.0-Signalfernübertragungstechnologie ausgestattet sind, die eine Verbindung zum IPC in bis zu 100 Metern Entfernung mit einem Cat 5e SF/UTP- oder Cat 6A S/FTP-Kabel ermöglicht.


Beide Versionen verfügen über drei USB-2.0-Anschlüsse in der Steckerkreuzschiene und optional über einen zusätzlichen USB-2.0-Anschluss.

Technical Data

LED backlight TFT LCD

12.1" W - 1280x800
15.6" W - 1366x768
15.6" W - 1920x1080
18.5" W - 1366x768
18.5" W - 1920x1080
21.5" W - 1920x1080
24"W - 1920x1080

CUT-OUT

QT

FRONT USB

-

TOUCHSCREEN

Resistive 5 wires

FRONT PANEL

Aluminium

PROTECTION GRADE

IP65 - frontal

VIDEO INPUT

1 x DP
1 x DVI-D

USB

  • 3 x USB 2.0, rear (Type-A)

  • 1 x USB 2.0 (Type -A optional)

  • 1 x USB 2.0 HUB input, rear Type B

POWER SUPPLY INPUT

24VDC (18÷32VDC) isolated - 110V/230VAC (90÷264VAC, optional) isolated, autoranging

OPERATING TEMPERATURE

0°÷50°C

APPROVALS

CE, cULus LISTED (61010)

LED backlight TFT LCD

12.1" W - 1280x800
15.6" W - 1366x768
15.6" W - 1920x1080
18.5" W - 1366x768
18.5" W - 1920x1080
21.5" W - 1920x1080
24"W - 1920x1080

CUT-OUT

QT

FRONT USB

-

TOUCHSCREEN

P-CAP Multitouch

FRONT PANEL

True Flat Aluminium

PROTECTION GRADE

IP65 - frontal

VIDEO INPUT

1 x DP
1 x DVI-D

USB

  • 3 x USB 2.0, rear (Type-A)

  • 1 x USB 2.0 (Type -A optional)

  • 1 x USB 2.0 HUB input, rear Type B

POWER SUPPLY INPUT

24VDC (18÷32VDC) isolated - 110V/230VAC (90÷264VAC, optional) isolated, autoranging

OPERATING TEMPERATURE

0°÷50°C

APPROVALS

CE, cULus LISTED (61010)

LED backlight TFT LCD

12.1" - 800x600
12.1" - 1024x768
15.0" - 1024x768
17" - 1280x1024
19" - 1280x1024

CUT-OUT

HT

FRONT USB

1 x USB 2.0, front, protected (Type-A)

TOUCHSCREEN

Resistive 5 wires

FRONT PANEL

Aluminium

PROTECTION GRADE

IP65 - frontal

VIDEO INPUT

1 x DP
1 x DVI-D

USB

  • 3 x USB 2.0, rear (Type-A)

  • 1 x USB 2.0 (Type -A optional)

  • 1 x USB 2.0 HUB input, rear Type B

POWER SUPPLY INPUT

24VDC (18÷32VDC) isolated - 110V/230VAC (90÷264VAC, optional) isolated, autoranging

OPERATING TEMPERATURE

0°÷50°C

APPROVALS

CE, cULus LISTED (61010)

LED backlight TFT LCD

12.1" - 800x600
12.1" - 1024x768
15.0" - 1024x768
17" - 1280x1024
19" - 1280x1024

CUT-OUT

HT

FRONT USB

1 x USB 2.0, front, protected (Type-A)

TOUCHSCREEN

Resistive 5 wires

FRONT PANEL

True Flat Aluminium

PROTECTION GRADE

IP65 - frontal

VIDEO INPUT

1 x DP
1 x DVI-D

USB

  • 3 x USB 2.0, rear (Type-A)

  • 1 x USB 2.0 (Type -A optional)

  • 1 x USB 2.0 HUB input, rear Type B

POWER SUPPLY INPUT

24VDC (18÷32VDC) isolated - 110V/230VAC (90÷264VAC, optional) isolated, autoranging

OPERATING TEMPERATURE

0°÷50°C

APPROVALS

CE, cULus LISTED (61010)
