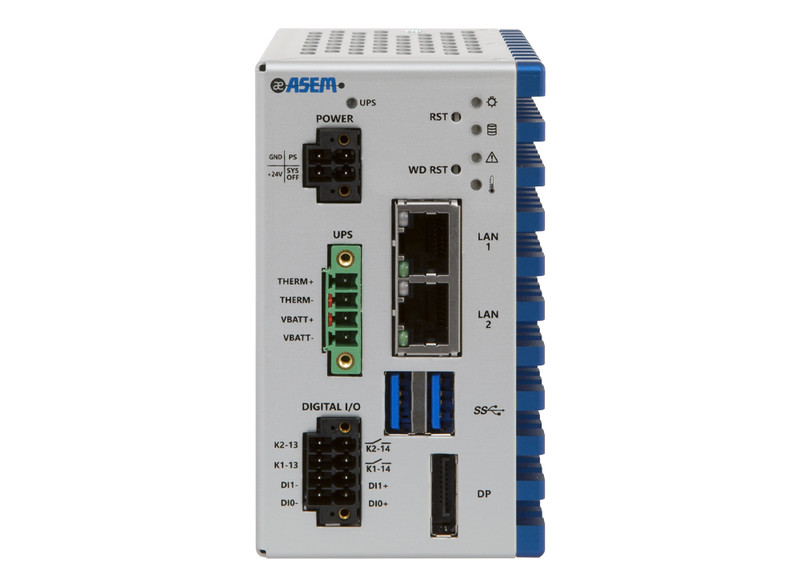

BM110

Book mounting IPC ultracompatto con piattaforma Intel Apollo Lake

I sistemi fanless BM110 è un sistema compatto basato sui processori Intel® Atom™ x5- 3930 1.3GHz (1.8GHz Burst) e x7-E3950 1.6GHz (2.0GHz Burst) a 64bit della piattaforma System On Chip (SoC) Intel® Apollo Lake™.


I sistemi BM110 sono caratterizzati da un compatto chassis in alluminio (100x100x58mm), che prevede le modalità di installazione book mounting e su guida DIN.

La motherboard prevede un connettore M.2 2242 key B per l’installazione di SSD SATA III e 2GB, 4GB o 8GB di RAM LP-DDR4 saldata.


Il BM110 ha due porte Ethernet 10/100/1000Mbps con supporto alle funzionalità "Jumbo Frame" e "Wake on Lan", due porte USB 3.0, due ingressi digitali, due uscite digitali e un’uscita video Display Port V1.2.


I sistemi BM110 hanno l'alimentazione isolata a 24VDC e, opzionalmente, l'UPS con elettronica integrata e pacco batterie esterno.

Modelli BM110

BM110

Interfacce:

2 x Ethernet 10/100/1000Mbps

2 x USB 3.0

1 x Display Port dual mode

2 x digital output

2 x digital input

Opzioni:

UPS con batteria esterna

BM110

 PROCESSOR (soldered)

  • Intel® Atom™ x5-E3930 1.3GHz (1.8GHz Burst), 2 cores / 2 threads, 2MB L2 cache, 14nm

  • Intel® Atom™ x7-E3950 1.6GHz (2.0GHz Burst), 4 cores / 4 threads, 2MB L2 cache, 14nm

VIDEO CONTROLLER

  • Intel® HD Graphics 500 integrated in x5-E3930, 400/550MHz

  • Intel® HD Graphics 505 integrated in x7-E3950, 500/650MHz

SYSTEM MEMORY - RAM

  • 2GB or 4GB with x5-E3930 (1 x LP-DDR4 soldered)

  • 4GB or 8GB with x7-E3950 (1 x LP-DDR4 soldered)

MASS STORAGE

1 x onboard connector of M.2 size 2242 key B SSD SATA III

LAN

10/100/1000 Mbps LAN port

2 x RJ45 ports (2 x Intel® I210)

10/100/1000 Mbps Ethernet switch

-

DIGITAL INPUT

2 x Digital input

DIGITAL OUTPUT

2 x Digital output

VIDEO OUTPUT

1 x Display Port V1.2 (no audio)

POWER SUPPLY INPUT

  • Remote power up input Power status output

  • Integrated UPS with external battery pack

CASE

Installation

Book or DIN rail mounting

Material

Aluminium Alloy

Dimensions

100x100x78mm

O.S. CERTIFIED

Microsoft Windows 10 IoT Enterprise 2016/2019 64 bit Linux

OPERATING TEMPERATURE

0°÷50°C

APPROVALS

CE, cULus LISTED (61010) pending
