LBM40

Book mounting PAC con processore ARM dual-core

I Book Mounting PAC LBM40 sono basati sul processore ARM Cortex A9 da 1GHz (i.MX6 Dual Lite). Sono forniti con sistema operativo Windows Embedded Compact 7 Pro e integrano le numerose e avanzate funzionalità del SoftPLC CODESYS 3.5 e del software di teleassistenza ASEM UBIQUITY. Lo chassis in plastica integra un sistema di attacco rapido in metallo per guida DIN da 35mm.


La motherboard include, con accesso frontale, una porta Ethernet 10/100/1000Mbps, una Ethernet 100Mbps con due porte USB 2.0, un’uscita video DVI-D. La motherboard ha anche uno slot per memoria MicroSD removibile ad accesso interno, 4GB di memoria eMMC pseudo-SLC, RAM 1 GB DDR3.
I sistemi LBM40 hanno l'alimentazione isolata a 24 VDC e MicroUPS e 512kB MRAM (Magnetoresistive RAM) integrati.

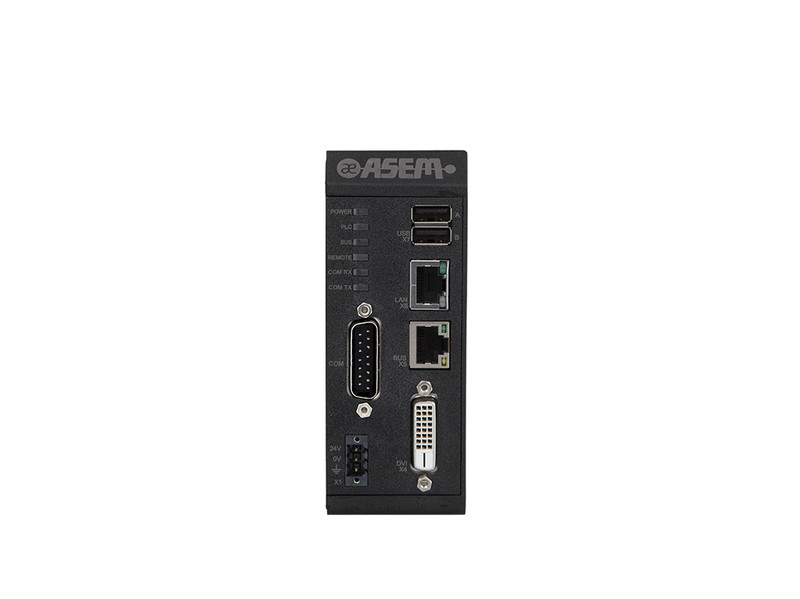

La versione ES di LBM40 è provvisto di una porta seriale RS232/485 aggiuntiva, la versione EC è provvista di una interfaccia CAN aggiuntiva.

Technical data

CONTROL SOFTWARE

CODESYS SP v3.x

supported protocols

EtherCAT Master, MODBUS TCP Master, MODBUS RTU Master, CANopen Master

REMOTE ASSISTANCE SW

ASEM UBIQUITY PRO

O.S. INSTALLED

Windows Embedded Compact 7 Pro with Datalight Reliance Nitro file system

PROCESSOR

ARM Cortex A9 1GHz i.MX6 DualLite

SYSTEM MEMORY - RAM

1 GB with DDR3 chips soldered

RETENTIVE MEMORY

512kB Magnetoresistive RAM

MASS STORAGE

  • 4 GB eMMC pseudo-SLC

  • 1 x MicroSD slot

LAN

1 x LAN 10/100/1000 Mbps (Intel 82574L, RJ45); 1 x LAN 10/100 Mbps (RJ45)

USB

2 x USB 2.0 (Type-A)

SERIAL

-

FIELDBUS

-

BATTERY

1 x CR2032 Removable (internal)

VIDEO OUTPUT

1 x DVI-D

POWER SUPPLY INPUT

  • 24VDC (18÷36VDC) isolated

  • MicroUPS with supercapacitors

OPERATING TEMPERATURE

0°C÷50°C

APPROVALS

CE, cULus (61010)

CONTROL SOFTWARE

CODESYS SP v3.x

supported protocols

EtherCAT Master, MODBUS TCP Master, MODBUS RTU Master, CANopen Master

REMOTE ASSISTANCE SW

ASEM UBIQUITY PRO

O.S. INSTALLED

Windows Embedded Compact 7 Pro with Datalight Reliance Nitro file system

PROCESSOR

ARM Cortex A9 1GHz i.MX6 DualLite

SYSTEM MEMORY - RAM

1 GB with DDR3 chips soldered

RETENTIVE MEMORY

512kB Magnetoresistive RAM

MASS STORAGE

  • 4 GB eMMC pseudo-SLC

  • 1 x MicroSD slot

LAN

1 x LAN 10/100/1000 Mbps (Intel 82574L, RJ45); 1 x LAN 10/100 Mbps (RJ45)

USB

1 x RS232/485 isolated (DB15M)

SERIAL

-

FIELDBUS

-

BATTERY

1 x CR2032 Removable (internal)

VIDEO OUTPUT

1 x DVI-D

POWER SUPPLY INPUT

  • 24VDC (18÷36VDC) isolated

  • MicroUPS with supercapacitors

OPERATING TEMPERATURE

0°C÷50°C

APPROVALS

CE, cULus (61010)

CONTROL SOFTWARE

CODESYS SP v3.x

supported protocols

EtherCAT Master, MODBUS TCP Master, MODBUS RTU Master, CANopen Master

REMOTE ASSISTANCE SW

ASEM UBIQUITY PRO

O.S. INSTALLED

Windows Embedded Compact 7 Pro with Datalight Reliance Nitro file system

PROCESSOR

ARM Cortex A9 1GHz i.MX6 DualLite

SYSTEM MEMORY - RAM

1 GB with DDR3 chips soldered

RETENTIVE MEMORY

512kB Magnetoresistive RAM

MASS STORAGE

  • 4 GB eMMC pseudo-SLC

  • 1 x MicroSD slot

LAN

1 x LAN 10/100/1000 Mbps (Intel 82574L, RJ45); 1 x LAN 10/100 Mbps (RJ45)

USB

2 x USB 2.0 (Type-A)

SERIAL

-

FIELDBUS

1 x CAN isolated channel (DB9M) with terminations

BATTERY

1 x CR2032 Removable (internal)

VIDEO OUTPUT

1 x DVI-D

POWER SUPPLY INPUT

  • 24VDC (18÷36VDC) isolated

  • MicroUPS with supercapacitors

OPERATING TEMPERATURE

0°C÷50°C

APPROVALS

CE, cULus (61010)
